Первый «принтер» (если это можно назвать принтером) был создан вместе с первым «компьютером» (если это можно назвать компьютером). Два в одном :). Прадедушка этих девайсов появился в далеком 1834 году (а разработки начались аж в 1822 году). Его изобретателем стал небезызвестный Чарльз Бэббидж. Изобретенное им устройство получило название Difference Engine (Разностная машина). Оно предназначалось для использования в навигации, проектировании, банковском деле. Это был настоящий механический компьютер, способный автоматически печатать! К сожалению, в то время работающая модель так и не была построена, она увидела свет 150 лет спустя. Сотрудники Лондонского Музея Науки, под руководством его директора Дорона Суода, по чертежам автора собрали устройство, состоящее из более чем 8000 деталей весом 5 тонн. Difference Engine могла решать простейшие уравнения и распечатывать результаты на бумаге.

 Лепестковые принтеры

    С появлением первого электронного компьютера в 50-х годах прошлого века возникла необходимость сохранять полученные результаты вычислений. Для этого специально обученные люди сидели за печатными машинками и печатали получаемую информацию. Конечно, через некоторое время людям пришла идея подключить печатные машинки к компьютеру. И в 1953 году корпорация Remington-Rand создала первое печатающее устройство для компьютера UNIVAC (Universal Automatic Computer), получившее название UNIPRINTER. Он печатал 600 строк в минуту (по 130 знаков на строку).

^{Первый механический принтер.}

    Этот монстр сильно напоминал печатную машинку и имел схожий с ней принцип работы. При нажатии на какую-либо клавишу, металлическая «косточка» с буквой бьет по бумаге через красящую ленту, таким образом оставляя на ней свой отпечаток. Принцип работы первых принтеров был точно такой же, только на кнопочки нажимать было не надо. Основным элементом принтера был диск в виде ромашки, на конце «лепестков», которого, были нанесены символы. Диск вращался вокруг своей оси параллельно бумаге. Ударный механизм бил по лепестку, который, в свою очередь, бил по бумаге и оставлял на ней через красящую ленту отпечаток. Заменив диск с символами, можно было получить другой шрифт, а вставив ленту другого, не черного, цвета, получить «цветной» отпечаток. Из-за такой конструкции подобные устройства получили название «лепестковые принтеры».

    Reynold B. Johnson тем временем занялся созданием печатаной матрицы для принтера от IBM. И в 1954, а затем и в 1955, голубой гигант поочередно представляет две модели принтеров, печатающих 1000 строк в минуту (по 100 знаков на строке). Но обе модели оказались ненадежными и не получили распространения.

    Чуть позже, в октябре 1959 года, миру был представлен принтер IBM 1403. Это устройство было частью комплекса Data Processing System. IBM 1403 был самым быстродействующим на то время принтером, как заявляла сама IBM, их девайс печатал в четыре раза быстрее конкурентов, и имел непревзойденное качество печати. Механизм печати несколько отличался от остальных моделей принтеров, хотя тут точно так же имелся набор символов, наносимых на бумагу через ленту. В IBM 1403 все символы располагались в один ряд, и каждый имел свой ударный механизм. Принтер мог печатать до 1400 строк в минуту по 132 знака на строку (это примерно 23 страницы в минуту! 3 секунды на страницу!!!). Как рассказывают инженеры, работавшие с этой техникой, когда начинали распечатывать результаты очередных вычислений, весь пол за несколько минут покрывался плотным слоем бумаги, буквально вылетавшей из принтера на огромной скорости. Забавной особенностью девайса было то, что при печати разных символов принтер издавал звуки разной тональности. Инженеры развлекались тем, что, подбирая и распечатывая определенные сочетания букв, заставляли принтер играть «музыку», если это можно так назвать.

    Инженерам удалось добиться относительной надежности и скорости своих устройств, но у них остались главные недостатки: лепестковые принтеры не могли печатать графику, издавали сильный шум при работе, и надежность по-прежнему оставляла желать лучшего.

    Кстати, а в Советском Союзе вместо слова «принтер» использовалось название АЦПУ (алфавитно-цифровое печатающее устройство). В настоящее время подобные принтеры нигде не используются.

Матричные принтеры

    Матричные принтеры (Dot Matrix Printer) являются логическим продолжением лепестковых устройств. В них используется схожий принцип печати. Однако символы формируются из набора точек. «Любой символ и любое изображение можно сформировать из точек», - главный принцип матричных (да и всех остальных) принтеров. Матричные принтеры имеют печатную головку, в которой размещен набор иголочек. Иголочки, как и буквы в лепестковых принтерах, ударяют по бумаге через красящую ленту, таким образом из точек формируется изображение.

    Автором первого матричного принтера стала корпорация Seiko Epson, разработавшая в 1964 году принтерный механизм, печатающий точное время. Однако крупнейшим производителем подобных принтеров в 70-х годах стала корпорация Centronics Data Computer. В 1970 году они разработали матричный принтер, получивший название Model 101. Для печати в нем использовался набор из 7 иголок (каждый символ имел размер 5х7 точек, поэтому принтеры и стали называться матричные), и он умел печатать со скоростью 165 символов в минуту. Стоимость такой игрушки составляла 2,995 вечнозеленых. Затем в 1977 году была создана модель Micro-1 (240 символов в минуту и ценой $595). А год спустя Epson представила принтер TX-80, который имел огромный успех (в основном благодаря корпорации IBM, которая наладила выпуск и продажу этой модели по OEM-лицензии).

^{Один из первых матричных принтеров.}

    Тем временем технологии не стояли на месте, стали появляться принтеры с 9, 12, 14, 18 и 24 иголочками. Все эти модификации делались для повышения качества печати. Так появились понятия: LQ (Letter Quality - высокое качество) и NLQ (Near Letter Quality - среднее качество). А в конце 70-х появились первые цветные (!) матричные принтеры. В них использовалось 4 цветных печатающих ленты, для воспроизведения разных цветов. Но такие принтеры не получили распространения.

    Первым по-настоящему домашним матричным принтером стал принтер ImageWriter от фирмы C.Itoh Electronics, разработанный еще в 1976 году, но поступивший в продажу вместе с компьютерами Apple в 1983 по цене $675. В то же время к существовавшим производителям принтеров присоединились такие монстры как NEC, Oki data и TEC.

    До наших времен технология дошла почти не изменившись. Ты каждый день сталкиваешься с ней, когда тебе в магазине печатают кассовый чек. Все дело в том, что печать на матричном принтере очень дешева, поэтому не спешит покидать нас.

Струйные принтеры

    Матричные принтеры - это, конечно, хорошо, но печать на них происходит очень громко, а результат не очень качественный. Всем хотелось иметь принтер, который печатал бы тихо и качественно, и при этом был бы достаточно дешевым. Принцип работы струйного принтера так же стар, как и «принтер» Чарльза Бэббиджа. Еще в XIX веке лауреат Нобелевской премии по физике, лорд Рейли изучал распад струи жидкости и формирование капель. Но реализована эта технология была лишь в 1948 году, в лабораториях компании Siemens.

    Всего существует три метода печати, использующиеся в струйных принтерах: пьезоэлектрический метод (используется компаниями Epson и Brother), метод газовых пузырей (Canon) и метод drop-on-demand (Hewlett-Packard). Во всех устройствах используется резервуар с краской, на дне которого есть маленькое отверстие (сопло).

^{Чарльз Бэббидж.}

    При пьезоэлектрическом методе печати в сопло установлен плоский пьезокристалл, связанный с диафрагмой. Когда на пьезокристалл подается ток, он выгибается и давит на диафрагму. Таким образом формируется капелька, которая выталкивается на бумагу. Этакий маленький насос.

    В методе газовых пузырей (название технологии BubbleJet) пьезокристалл не нужен - вместо него используется нагревательный элемент, который разогревает чернила в сопле до температуры 300-500 градусов, в результате чего образуются пузырьки газа, выталкивающие краску на бумагу.

    Метод drop-on-demand похож на метод газовых пузырей - там также используется нагревательный элемент. Только температура нагрева несколько ниже, и на бумагу попадает не капля, а пузырек пара.

     Но вернемся к истории. Первым был придуман пьезоэлектрический метод печати. Однако дальше теории дело долго не шло. Только в начале 70-х годов появились первые реально работающие системы струйной печати. А в 1976 году IBM представила первый струйный принтер - Model 6640, установивший новые стандарты печати. Год спустя Siemens представила струйный принтер для персональных компьютеров. А в 1978 году Canon объявила о разработке технологии BubbleJet. Немного позже Hewlett-Packard заявляет о своем методе печати - drop-on-demand. Но технология от HP была реализована в принтере только в 1984 году, когда компания представила устройства серии ThinkJet, которые быстро завоевали рынок.

    В то же время Epson продолжала развивать технологию пьезоэлектрической печати, и в 1985 году представила принтер SQ-870/1170, в котором использовались пьезоэлектрические пластины. А два года спустя компания Dataproducts выпустила принтер с использованием пластинчатого пьезопреобразователя. Именно эта технология используется во всех принтерах Epson Stylus (с 1994 года).

    Затем, в начале 90-х годов, Hewlett-Packard получила патент на цветную струйную печать. Они придумали смешивать три цвета (голубой (cyan), пурпурный (magenta) и желтый (yellow)) друг с другом, таким образом получая любой оттенок. Но рядом с персональными компьютерами первыми появились струйные принтеры серии Stylus Color, от Epson.

Лазерные принтеры

    Если заглянуть в прошлое, то технология лазерной печати появилась раньше, чем матричные принтеры. В 1938 году Chester Carlson изобрел метод печати, получивший название электрография. Этот принцип используется во всех современных лазерных принтерах, а заключается он в следующем: на алюминиевую трубку (фотобарабан), покрытую светочувствительным слоем, наносится отрицательный статический заряд. После этого луч лазера проходит по фотобарабану, и в том месте, где нужно что-то напечатать, снимает часть заряда. После чего на фотобарабан наносится тонер (это сухие чернила, состоящие из смеси смол, полимеров, металлической стружки, угольной пыли и другой химии), также имеющий отрицательный заряд, и потому прилипающий к барабану в тех местах, где прошел лазер и снял заряд. Дальше все просто: барабан прокатывается по бумаге (имеющей положительный заряд) и оставляет на ней весь тонер, после чего бумага попадает в печку, где под воздействием высокой температуры тонер накрепко припекается к бумаге. Для печати цветного изображения все цвета на барабан наносятся по очереди, либо печать происходит в 4 прохода (для печати черного, голубого, пурпурного и желтого цветов). Подобный метод печати используется в копировальных аппаратах и некоторых факсах.

    Похожая система используется и в светодиодных принтерах, однако в них вместо лазера используется неподвижная строка со светодиодами - LED-технология печати (Light Emitting Diode).

   А сам лазерный принтер появился так: некий Гэри Старквеатер (Gary Starkweather), сотрудник фирмы Xerox, придумал использовать технологию копировального устройства для создания принтера. Так началась разработка первого лазерного принтера в начале 1969 года. А увидел свет он в ноябре 1971 года. Назывался девайс EARS, но дальше лаборатории не вышел. Если верить документам, то первый официальный лазерный принтер назывался Xerox 9700 Electronic Printing System, и был выпушен в 1977 году. В то же время IBM уверяет, что в 1976 году их лазерный принтер IBM 3800 уже вовсю печатал в Североамериканском Дата Центре F.W.Woolworth.

    Позже, в мае 1981 года, Xerox представила компьютер Star 8010, в состав которого входили самые последние разработки, такие как WYSIWYG-текстовый редактор, графический редактор, редактор для комбинирования текста и графики и, конечно, лазерный принтер. Все это удовольствие стоило всего 17000 долларов. Это было нечто вроде домашней типографии.

    Тремя годами позже Hewlett-Packard выпускает принтер LaserJet, с разрешением 300 dpi и ценой в $3.500. В тот же год Apple поставляет опытные образцы своего принтера LaserWriter таким компаниям как Lotus Development, Microsoft и Aldus. И в 1985 и 1986 годах появляются Apple LaserWriter и LaserWriter Plus соответственно. А в 1990 году принтеры Hewlett-Packard LaserJet IIP впервые стали стоить дешевле 1000 долларов. И в серии LaserJet III стала использоваться технология улучшенного разрешения (RET - Resolution Enhancement Technology). А еще два года спустя та же HP начинает продажи по-настоящему народного лазерного принтера LaserJet 4, который помимо относительно невысокой цены имел разрешение 600 dpi. Но в тот же год компания Lexmark подвинула HP на рынке лазерных принтеров, выпустив устройства серии Optra с разрешением 1200 dpi.

    Цветные лазерные принтеры появились только в 1993 году. Компания QMS представила принтер ColorScript Laser 1000, всего за 12,499 баксов. Два года спустя Apple выпускает свой цветной лазерный принтер Color Laser Printer 12/600PS всего за $7,000.

Лазерные принтеры сейчас заметно подешевели. Они набирают все большую популярность, однако они еще не настолько дешевы, чтобы составить конкуренцию струйным принтерам.

Эволюция интерфейса

    С появлением персональных компьютеров для принтеров был выделен специальный порт: LPT. Поскольку первые принтеры не умели печатать графику, а печатали только текст (и печатали они его построчно), то и порт получил название Line PrinTer.

LPT-порт является параллельным портом, имеющим 8-битную шину данных, 5-битную шину сигналов состояния и 4-битную шину управляющих сигналов. Его разработчик - фирма Centronics Data Computer. С момента своего появления до наших дней порт претерпел всего два изменения.

    Первый, оригинальный, протокол LPT-порта был SPP (Standart Paralell Port). Это был однонаправленный протокол, позволяющий выводить информацию на принтер. По шине данных принтеру передавалась информация для печати, по шине сигналов принтер сообщал о своем состоянии (готов к работе, нет бумаги и т.д.). При этом скорость передачи информации к принтеру составляла всего 40-50 Кб/с. Когда придумали первые сканеры, их стали подключать к LPT, фишка была в том, что отсканированное изображение передавалось в компьютер по шине сигналов, со скоростью всего 20 Кб/с.

    Затем появилась улучшенная версия этого протокола - EPP (Enhanced Parallel Port). Она была разработана компаниями Intel, Xircom и Zenith Data Systems. Порт стал двунаправленным, а это значит, принтер тоже получил возможность передавать больше информации компьютеру. Кроме того, возросла скорость обмена до 2 Мб/с. Это дало возможность подключать через порт внешние приводы CD-ROM, жесткие диски и другие устройства.

    Но и этого производителям принтеров показалось мало. Тогда компаниями Hewlett-Packard и Microsoft был предложен протокол ECP (Extended Capability Port). Основным отличием от предшественника было наличие аппаратного сжатия данных, наличие буфера и возможность работы в режиме DMA (прямой доступ к памяти), все это позволило существенно повысить производительность порта.

    С появлением интерфейса USB принтеры начали «переползать» на него. USB гораздо быстрее LPT, проще в подключении и настройке. Все современные принтеры подключаются к компьютеру через USB.

Принтеры сегодня

    Технологии печати, придуманные в прошлом веке, сильно не изменились. Да, техпроцесс совершенствуется, увеличивается количество точек на дюйм, улучшается качество и скорость печати. Но никаких существенных изменений в мире принтеров не происходит.

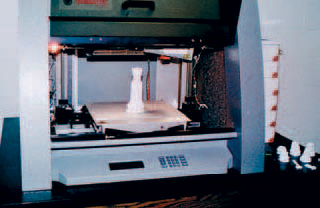

^{Трехмерный принтер.}

    Последняя революция в печати произошла в 80-х годах, когда был придуман трехмерный принтер. Первые трехмерные принтеры были похожи на станки, которые вытачивали из куска дерева или пластмассы вещь нужной формы, но затем появились «настоящие» 3D-принтеры. Такие принтеры слой за слоем (слой может быть толщиной до 16 микрон) создают объемные объекты, нанося полимер на нужные места.
