Когда вы включаете принтер, все компоненты картриджа приходят в движение - происходит подготовка картриджа к печати. Этот процесс аналогичен процессу печати, но лазерный луч не падает на барабан и изображение не формируется. Затем компоненты картриджа останавливаются - принтер переходит в состояние Ready (готов к печати). Когда вы посылаете изображение на печать, в картридже происходят следующие процессы:



Зарядка барабана - заряжающий вал (Charge Roller) равномерно покрывает поверхность вращающегося барабана отрицательным зарядом (рис. 1).
Засвечивание - отрицательно заряженная поверхность барабана проходит под лазерным лучом. Луч сфокусирован на барабане и активизируется только в тех местах, на которые в дальнейшем должен быть нанесен тонер. Под действием лазера фоточувствительная поверхность барабана частично теряет отрицательный заряд. Таким образом, лазер наносит на барабан прообраз изображения в виде ослабленного отрицательного заряда (рис. 2).
Нанесение тонера - на этом этапе прообраз изображения на барабане превращается в видимое тонерное изображение, которое затем будет перенесено на бумагу. Тонер, находящийся около магнитного вала, притягивается к его поверхности под действием постоянного магнита, из которого изготовлена сердцевина вала. При вращении магнитного вала тонер, находящийся на его поверхности, проходит сквозь узкую щель, образованную специальным лезвием ("доктором", Doctor Blade) и валом. В результате этого тонер на магнитном валу электризуется, приобретая отрицательный заряд. Отрицательно заряженный тонер прилипает к тем участкам барабана, которые были засвечены. "Доктор" также обеспечивает равномерность слоя тонера на магнитном валу (рис. 3).
Перенос тонера на бумагу - продолжая вращаться, барабан, на который уже нанесено тонерное изображение, соприкасается с бумагой. С обратной стороны бумага соприкасается с валом переноса (Transfer Roller), несущим положительный заряд. В результате этого отрицательно заряженные частицы тонера притягиваются к бумаге, и получается изображение, "насыпанное" тонером на бумаге (рис. 4).
Закрепление изображения - бумага с "насыпанным" тонерным изображением перемещается далее к механизму закрепления. Этот механизм представляет из себя два соприкасающихся вала, между которыми проходит бумага. Нижний прижимной вал (Lower Pressure Roller) прижимает бумагу к верхнему нагревательному валу (Upper Fuser Roller). Верхний вал нагрет до такой температуры, что при соприкосновении с ним частицы тонера расплавляются и припекаются к бумаге (рис. 5).
Очистка барабана - некоторое количество тонера не переносится на бумагу и остается на барабане. По завершении цикла печати барабан необходимо очистить от остатков тонера. Эту функцию выполняет чистящее лезвие (Wiper Blade, иногда называется Cleaning Blade или ракельный нож, ракель), которое счищает оставшийся на барабане тонер и направляет его в бункер для отработки. При этом восстанавливающее лезвие, расположенное между барабаном и бункером для отработки, не позволяет тонеру просыпаться на бумагу (рис. 6).
Стирание изображения - на этом этапе с поверхности барабана уничтожается прообраз изображения, нанесенный лазерным лучом. Заряжающий вал равномерно покрывает поверхность барабана отрицательным зарядом, восстанавливая заряд в тех местах, где он был понижен под воздействием лазера (рис. 7).

Причину таких дефектов печати, как равномерно блеклое или перенасыщенное изображение (иногда даже чуствуется объем изображения) можно понять, только разобрав картридж и оценив количество отработки.

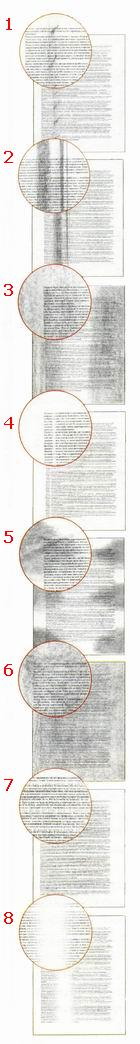

	Видимый дефект	Вероятная причина	Способ устранения
	1. Полоса хаотично разбросанных вдоль листа точек	Просыпается тонер из бункера отработки на бумагу. а) попадание инородного тела (соринки) между фотобарабаном и восстанавливающим лезвием б) переполнение бункера отработки	а), б) разобрать и прочистить картридж
	2. Серая полоса с нечеткими краями вдоль листа	Чистящее лезвие плохо очищает фотобарабан от остатков тонера. a) попадание инородного тела на чистящее лезвие б) переполнение бункера отработки в) изношено чистящее лезвие	а), б) разобрать и прочистить картридж в) заменить чистящее лезвие
	3. Увеличение насыщенности изображения по краям или в центре листа	"Доктор" пропускает на магнитный вал слишком много тонера. а) изношен доктор	а) заменить доктора
	4. Тонкая белая полоса с четкими границам вдоль листа	На магнитный вал не поступает тонер в месте появления полосы. а) попадание инородного тела между магнитным валом и "доктором"	а) разобрать и прочистить картридж
	5. Посторонний фон (чаще на краю листа), повторяющийся с одинаковым интервалом (2-4 раза на листе)	Частично нарушены электростатические свойства фотобарабана, в результате чего он не полностью воспринимает отрицательный заряд от заряжающего вала. а) изношен или поврежден фотобарабан	а) заменить фотобарабан
	6. Посторонний фон по всему листу	На фотобарабан переносится тонер даже в тех местах, где изображения не должно быть a) заправлен плохой тонер б) загрязнен магнитный вал в) загрязнена оптика аппарата	a) перезаправить картридж, предварительно очистив его от плохого тонера б) разобрав картридж, очистить магнитный вал (при необходимости заменить) в) произвести профилактическую чистку оптики
	7. Накладка фрагментов изображения вдоль листа (повторяющееся изображение)	Заряжающий вал не возобновляет отрицательный заряд на поверхности фотобарабана a) плохой электрический контакт заряжающий вал б) изношен заряжающий вал	a) почистить электрический контакт заряжающего вала б) заменить заряжающий вал
	8. Белая полоса (чаще по центру листа) с нечеткими границами, ширина которой увеличивается от копии к копии	На магнитный вал не поступает тонер a) заканчивается тонер б) неисправен механизм подачи тонера (крайне редкий случай)	a) заправить картридж б) в зависимости от неисправности.
